煙台萬華新工業園項目供電系統由1個220kV站、3個110kV站，10個35kV站，近60個10kV變電站組成的供電系統；低壓系統近7000多條出線。

新工業園電氣監控系統包括1個調度主站、5個集控站、13個子站、60個子子站、視頻監控、五防、衛星對時、電能計量、通信、園區綜合能源管理等子系統以及高低壓綜保、測控終端等自動化站端設備集成。

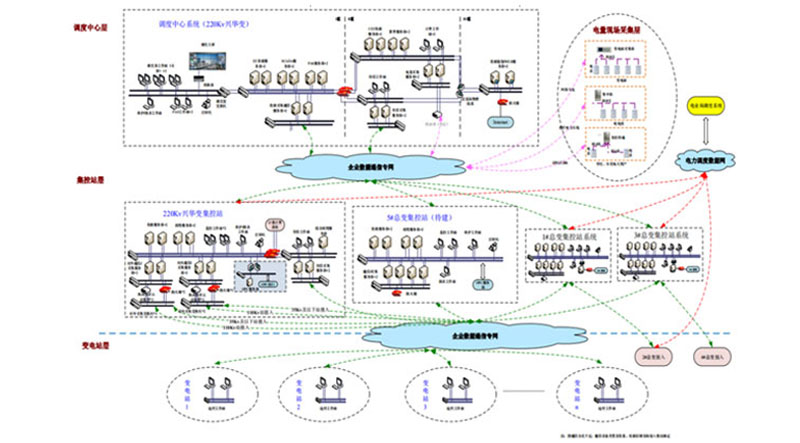

調度集控網架架構

調度（集控）系統採用東方電子DF8003平台，主要功能模塊爲SCADA、WEB、DTS。主站數據採集採用分組集群技術，中壓以上信息和低壓數據分組並行採集，系統實時性高；採用可視化、智能告警、電子值班員、裝置區域智能光子牌、馬保數據當地存儲主站随時召喚等先進技術。

子站包括子站後台和通信管理機兩部分。通信管理機採用IEC61850接入西門子保護，子站後台採用主站遠程工作站方式，利用信息分流責任分區技術來實現；子子站（低壓通信管理機）採用PROFIBUS總線接入江蘇萬龍馬達保護器，即提高瞭低壓數據接入效率，又大幅降低瞭低壓通信管理機的數量。

通信系統採用赫斯曼交換機，星型網絡（放射網模式）。

視頻系統與主站SCADA系統聯動，並以WEB方式向辦公網發布。
