曲麻萊離網光伏電站於2014年年初建成發電，建設容量爲7.2MW，包含瞭光伏發電、鉛酸儲能、鐵锂儲能等能源類型。該項目是一個微網項目，由於高海拔及氣候因素，彼時國家電網的電力線路還沒有進入到曲麻萊縣城，因此該光伏電站發出的所有電能都用於曲麻萊縣城的供電。

工作模式

白天日照充足時，光伏發出的電能一部分用於給縣城供電，多餘的部分用於給儲能系統充電。白天日照不充足時，光伏發出的電能和儲能系統一起給縣城供電。到夜間時，則完全由儲能系統給縣城供電。

項目難點

隻配置光伏發電和儲能系統，不配置柴油發電設備，對光伏電站的啓停是一個很大的挑戰；縣城的總負荷遠超預期，白天有光照但不充足時，鐵锂儲能系統需要頻繁轉換充放電模式；爲解決這些難點，配置微網能源管理系統進行控制和調節。

項目亮點

全數據採集和監控

微網監控系統採集和展示以下數據：

• 光伏站室内設備監視：10kV開關室内開關及配套綜保裝置。

• 光伏站室外設備監視：光伏逆變器、儲能逆變器、BMS系統、站内變壓器、彙流箱設備。

• 光伏站外：曲麻萊縣城10kV架空線路開關及配套FTU。

發電功率預測

配置氣象採集系統，根據氣象環境和縣城負荷進行發電功率和供電時長預測。

負荷自動投切

根據供電能力對二級和三級負荷自動進行投切。

站内安全監測

配置視頻監控和紅外安防系統，對光伏電站内外進行安全監測。

定制監視界面

結合用戶需求和項目特點，對界面進行優化和定制。

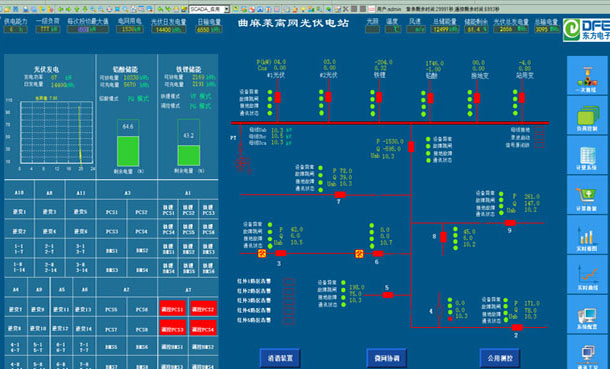

總索引畫面

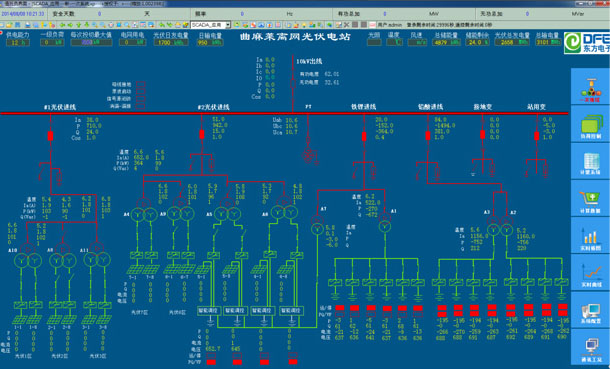

一次接線圖

彙流箱監視畫面
